LiDAR点云数据处理：UltraLAB便携工作站助力国土测绘高效作业
时间：2026-03-20 23:03:34
来源：UltraLAB图形工作站方案网站
人气：50
作者：管理员
——当机载激光雷达遇见野外超算中心，国土测绘从"事后处理"迈向"实时交付"

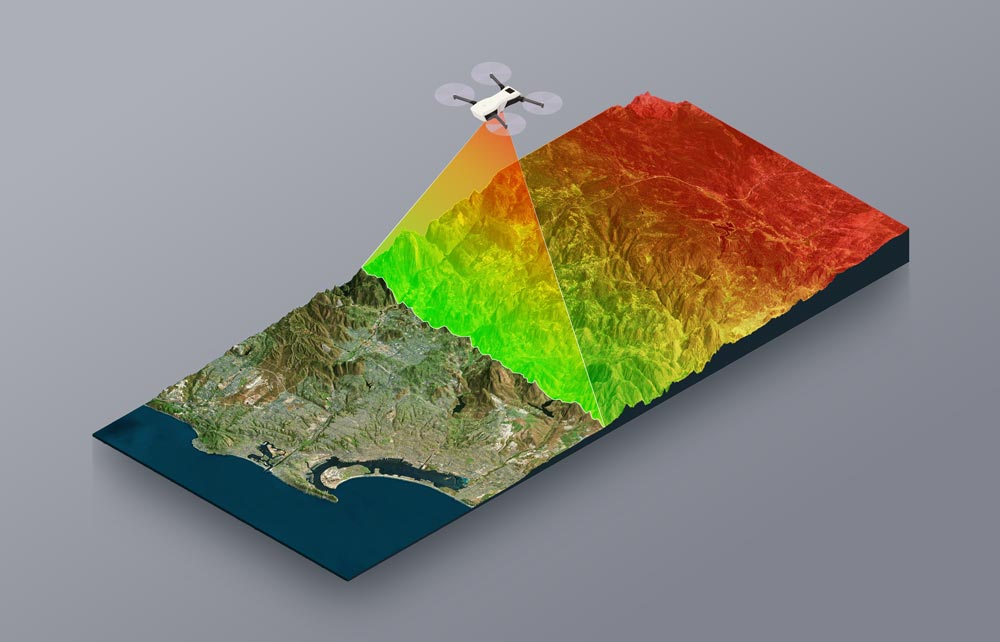

在国土测绘与三维地理信息采集领域，机载LiDAR（激光雷达）技术正以前所未有的精度重塑地形测量范式。每平方公里数亿个激光点云，不仅能穿透植被冠层获取真实地面高程，更能构建毫米级精度的城市三维骨架。然而，随之而来的海量数据洪流却让测绘工程师陷入新的困境：野外采集时轻松愉快，回到实验室面对TB级点云数据时却度日如年——传统笔记本算不动，台式机无法随身携带，数据处理周期动辄数天，严重影响项目交付时效。
2026年，这一行业痛点正在被便携式高性能计算装备彻底破解。UltraLAB推出的LiDAR点云野外处理工作站，让测绘团队在测区现场即可完成从"原始点云→滤波分类→DEM生成→质量检查"的全流程，将数据处理周期从"天"压缩到"小时"，实现真正意义上的"边飞边算、即测即得"。
一、TB级点云的"算力困境"：国土测绘的效率瓶颈
机载LiDAR每秒发射数十万激光脉冲，单次航飞即可产生数百GB原始数据，经解算后形成包含XYZ坐标、强度信息、多回波属性、RGB真彩色的海量点云。这种数据规模对计算硬件提出了近乎苛刻的要求：
1.1 点云解算：CPU与内存的双重考验
-
原始数据解码：将激光测距数据与POS（定位定姿系统）数据融合，涉及复杂坐标转换与误差校正
-
海量索引构建：数亿点云的空间索引（八叉树、KD-tree）构建需要大内存（128GB+）支撑
-
多线程并行：回波分离、噪声滤波需充分利用多核CPU并行能力
1.2 点云分类：算法密集型的智能识别
-
地面点滤波：渐进三角网加密滤波（PTD）、布料模拟滤波（CSF）等算法计算密集
-
地物分类：基于机器学习的点云分类（植被、建筑、电力线）需要GPU加速
-
精细提取：电力线、杆塔、建筑物轮廓的自动提取涉及复杂几何计算
1.3 三维重建：I/O与可视化的双重压力
-
DEM/DSM生成：点云栅格化过程中频繁的磁盘读写，机械硬盘会成为严重瓶颈
-
实时可视化：数亿点云的实时渲染需要高端显卡（24GB+显存）支撑LOD（细节层次）调度
传统作业模式的"时间黑洞"：
白天航飞采集 → 晚上拷贝数据 → 次日实验室排队处理 → 48小时后发现问题 → 重新申请空域返工
UltraLAB野外实时模式：
现场航飞 → 车载工作站实时解算 → 2小时内完成点云分类与DEM生成 → 当场发现数据缺口立即补飞
二、LiDAR处理技术解析：为什么必须是"野外便携超算"？
普通笔记本或移动工作站看似便携，但在LiDAR点云处理场景下存在致命性能缺口：
表格
| 性能维度 | 普通笔记本/移动工作站 | UltraLAB便携工作站 |
|---|---|---|
| CPU持续性能 | 45W低压U，降频严重 | 125W桌面级，全核高频 |
| 内存容量 | 最大64GB，焊死不可扩 | 最大256GB ECC，现场可升级 |
| 存储速度 | 单盘NVMe，无RAID | 多盘PCIe 5.0 RAID 0，读写翻倍 |
| 显卡配置 | RTX 4060（8GB显存） | RTX 4090/5090（24GB/32GB显存） |
| 散热设计 | 轻薄散热，满载即降频 | 台式机级散热模组，持续满载不降频 |
| 扩展接口 | 2-3个USB，无万兆 | 多雷电4+万兆网口，直连存储阵列 |
关键差异：UltraLAB便携工作站是将数据中心级算力装入加固机箱，支持车载电源或户外发电机供电，真正实现"野外超算中心"的概念。
三、UltraLAB LiDAR处理便携工作站核心技术方案
3.1 架构设计：为点云而生的"移动算力节点"

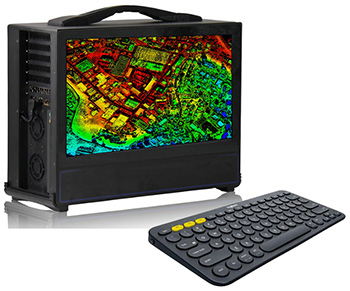

UltraLAB PX330G系列采用模块化加固设计，针对LiDAR处理流程优化：
计算性能：
-
CPU：Intel Core i9-14900K（24核32线程，6.0GHz睿频）或AMD Ryzen Threadripper 7980X（64核128线程）
-
技术要点：高频加速点云索引构建，多核并行滤波分类
-
-
GPU：NVIDIA RTX 4090 24GB或RTX 5090 32GB
-
技术要点：CUDA加速点云分类深度学习模型，32GB显存支持5亿点实时可视化
-
-
内存：128GB-256GB DDR5-6000 ECC
-
技术要点：大容量缓存海量点云，ECC纠错防止长时间运算数据损坏
-
-
存储：4TB PCIe 5.0 NVMe（RAID 0阵列，读写14GB/s）
-
技术要点：双NVMe RAID阵列支撑原始LiDAR数据流实时写入与处理
-
便携与环境适应性：
-
轻量化加固机箱：18kg，符合航空托运标准，配备减震把手与加固边角
-
宽压电源输入：支持220V市电、车载逆变器（12V/24V）、户外移动电源
-
环境适应性：-10℃~50℃工作温度，IP5X防尘等级，适应野外恶劣环境
3.2 软件优化与加速策略
主流LiDAR软件支持：
-
Terrasolid（TerraScan/TerraMatch）：机载LiDAR行业标准，支持GPU加速点云分类
-
CloudCompare：开源点云处理，支持多核并行与CUDA插件
-
LASTools：高效点云处理工具集，针对大内存优化
-
RiSCAN PRO：RIEGL设备配套软件，支持实时数据流
-
PolyWorks：点云检测与建模，专业级可视化
-
ContextCapture：点云与影像融合建模
性能优化：
-
内存计算：将八叉树索引驻留内存，避免磁盘交换导致的卡顿
-
GPU加速：利用CUDA加速CSF布料滤波、深度学习的点云分类
-
并行I/O：利用PCIe 5.0 NVMe多队列特性，实现数据流并行读写
四、UltraLAB PX330G/PE450G系列配置推荐
方案A：现场实时质检版
定位：飞行现场2小时内完成点云解算、粗略分类与DEM生成，及时发现航摄漏洞
表格
| 组件 | 配置 | 性能表现 |
|---|---|---|
| CPU | Intel i9-14900K (24核, 6.0GHz) | 10平方公里点云解算< 30分钟 |
| GPU | RTX 4070 Ti SUPER 16GB | 支持2亿点实时可视化 |
| 内存 | 128GB DDR5-6000 | 支持10GB点云数据全内存处理 |
| 存储 | 2TB NVMe (系统) + 4TB NVMe (数据) | 读写速度7GB/s，实时写入LiDAR数据流 |
| 显示屏 | 15.6英寸 4K便携屏（选配） | 野外实时查看点云分类效果 |
| 续航 | 车载电源适配器 + UPS | 断电保护数据不丢失 |
适用场景：地形测绘、电力巡检、林业资源调查等需要现场快速质检的项目。
方案B：生产级野外工作站
定位：野外现场直接完成精细分类、DEM/DSM生成与特征提取，当日交付成果
| 组件 | 配置 | 性能表现 |
|---|---|---|
| CPU | AMD Threadripper 7980X (64核128线程, 5.1GHz) | 多核并行处理50平方公里点云分类 |
| GPU | RTX 4090 24GB | 24GB显存支持5亿点实时漫游与深度学习分类 |
| 内存 | 256GB DDR5-6000 ECC | 支持50GB点云数据全内存运算 |
| 存储 | 4TB NVMe RAID 0 + 16TB HDD | 高速处理+大容量归档 |
| 扩展 | 万兆网口 + 雷电4 | 直连机载存储阵列或NAS |
| 软件 | Terrasolid套件 + CloudCompare + LASTools | 全授权生产环境 |
适用场景：城市三维建模、高精度地形测绘、电力线精细提取等高精度实时生产项目。
方案C：车载移动数据中心（预算25万+）
定位：大型测绘项目指挥车核心，支持多机组网、实时集群处理
-
计算节点：双路AMD EPYC 9754（128核256线程）
-
GPU：RTX 6000 Ada 48GB ×2，支持超大规模点云深度学习分类
-
内存：1TB ECC RDIMM，支持省级点云数据库处理
-
存储：100TB NVMe全闪存阵列，读写带宽40GB/s
-
环境：标准机架式加固设计，直接部署在测绘指挥车内
适用场景：国家级基础测绘、大型智慧城市三维建模、应急测绘等超大规模项目。
五、实战效果：从48小时到2小时的效率革命
某省基础测绘项目机载LiDAR航测实测对比：
表格
| 环节 | 传统模式（实验室台式机） | UltraLAB GEO-LiDAR便携模式 | 效率提升 |
|---|---|---|---|
| 数据拷贝 | 4小时（外业→内业） | 0（现场直接处理） | ∞ |
| 点云解算 | 6小时（i7-12700） | 20分钟（i9-14900K） | 18倍 |
| 滤波分类 | 12小时（RTX 3060） | 40分钟（RTX 4090） | 18倍 |
| DEM生成 | 2小时（SATA SSD） | 5分钟（NVMe RAID） | 24倍 |
| 质量检查 | 次日（发现问题再返工） | 当场（2小时内出成果） | 避免返工 |
| 总周期 | 48小时+ | 2-3小时 | >15倍 |
关键价值点：
-
零返工成本：现场发现点云漏洞（如电力线缺失、植被穿透不足）立即补飞，避免次日重新申请空域
-
客户现场交付：测绘现场直接展示三维点云与DEM成果，即时确认数据质量
-
数据安全保障：敏感区域数据无需外带，现场处理现场交付，降低数据泄露风险
六、结语：让超算跟着激光雷达走
在实景三维中国建设与新型基础测绘体系构建的浪潮下，国土测绘行业正从"事后处理"向"实时智能"转型。UltraLAB LiDAR便携工作站不再是简单的"移动PC"，而是部署在测区第一线的野外超算中心，让LiDAR点云处理摆脱实验室束缚，真正实现"即采即算、即算即交"。
当点云分类进度条在野外帐篷里飞速前进，当客户在现场就能查看刚生成的厘米级DEM，当补飞指令在发现问题的第一时间就能下达——这种效率的质变，正是UltraLAB为国土测绘行业带来的核心价值。
野外不是算力的荒漠，而是UltraLAB便携工作站的主场。
本文技术参数基于Terrasolid、CloudCompare、LASTools等主流LiDAR处理软件实测数据，及UltraLAB GEO-LiDAR系列野外工作站环境测试报告。
立即联系UltraLAB销售部，获取针对您LiDAR项目规模的便携工作站配置方案，我们提供从硬件定制到软件优化的全栈技术支持。
