VGSTudio应用与算法分析，及工作站硬件配置

VGStudio是由德国Volume Graphics公司开发的一款高端、专业的工业CT数据分析和三维可视化软件。它是该领域的黄金标准和市场领导者。VGSTUDIO MAX 为产品全生命周期提供无损检测解决方案，助力制造商提升质量、降低成本并加速生产。作为精密制造行业的首选软件，它提供从 CT 重建、人工智能分割到 GD&T、材料分析与模拟的一站式检测工具集

一、主要应用领域

VGStudio的核心是处理通过计算机断层扫描（CT）设备获取的三维体数据（类似于医学CT，但用于工业对象）。其主要应用包括：

1. 无损检测与缺陷分析：

   · 孔隙/气泡分析： 精确检测铸件、塑料件、复合材料内部的孔隙、缩孔等缺陷的位置、大小和分布。

   · 壁厚分析： 快速且全面地分析整个零件的壁厚分布，发现过薄或过厚的区域，对于注塑件和铸件至关重要。

   · 纤维复合材料分析： 分析碳纤维/玻璃纤维增强材料的纤维方向、长度分布和含量。

2. 尺寸检测与CAD对比：

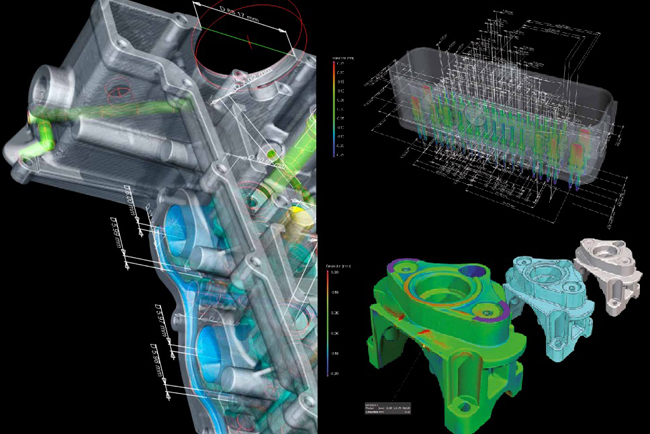

   · 首件检测： 将扫描得到的工件三维模型与原始的CAD设计图纸进行自动比对，生成彩色的偏差图，快速判断产品是否在公差范围内。

   · 几何尺寸与公差： 直接在三维扫描数据上测量尺寸、角度、位置度等。

3. 逆向工程：

   · 基于CT扫描数据，重新生成工件的精确三维CAD模型（通常是STL网格或STEP实体模型）。

4. 装配分析：

   · 在不拆卸的前提下，检查复杂装配体（如电子设备、发动机组件）内部的装配是否正确、零件是否有干涉、焊点质量等。

5. 科学研究与材料科学：

   · 分析多孔材料（如岩石、骨骼、泡沫金属）的孔隙率、连通性、比表面积等。

   · 研究复合材料内部结构与非均质性。

二、核心算法与技术

VGStudio的强大功能依赖于一系列复杂的算法：

1. 三维可视化算法：

   · 体绘制： 这是最核心的算法，无需生成中间几何模型，直接将三维体数据（体素）投影到二维屏幕上生成图像。它使用传输函数来调整不同密度（灰度值）体素的不透明度与颜色，从而揭示内部结构。

2. 图像处理与分割算法：

   · 滤波算法： 如非局部均值滤波、各向异性扩散滤波，用于去除CT数据中的噪声，同时保留重要边缘。

   · 分割算法： 这是将感兴趣的部件（如孔隙、材料、背景）区分开来的关键步骤。常用算法包括：

     · 区域生长法

     · 水平集法

     · 分水岭算法

     · 机器学习/深度学习分割： VGStudio MAX 3.0及更高版本集成了基于AI的缺陷检测和分割工具，大大提高了自动化程度和准确性。

3. 表面提取算法：

   · 移动立方体算法： 这是从体数据中生成三角网格面的标准算法，用于逆向工程和3D打印。

4. 注册与配准算法：

   · ICP算法： 用于将扫描数据与CAD模型进行精确对齐，这是进行CAD对比的基础。

5. 数学形态学算法：

   · 用于对分割后的二值图像（如孔隙）进行开运算、闭运算等，以平滑边界或分离粘连的孔隙。

三、硬件配置要求与推荐

VGStudio是典型的 “计算与图形双密集型” 应用，对CPU、内存和GPU都有极高要求。处理的数据集动辄几十GB甚至上百GB。

配置核心思路：

· 内存： 重中之重！ 必须能容纳整个体数据集并进行流畅处理。内存不足会直接导致无法计算。

· GPU： 极度重要！ 负责体绘制渲染、各种滤镜的实时预览、以及AI加速。显存容量和性能直接决定交互流畅度和能处理的数据规模。

· CPU： 非常重要！ 负责数据加载、分割、测量、报告生成等所有计算任务。核心频率和核心数都有影响。

· 存储： 高速SSD是必须的，否则加载和保存海量数据的时间将无法忍受。

定制图形工作站配置方案（针对VGStudio）

组件 推荐配置 配置理由

CPU Intel Core i9/i7（高主频）或 Xeon W系列 AMD Ryzen 9/7（高主频）或 Threadripper PRO VGStudio的许多任务（如过滤、分割）对单核性能敏感，因此高主频很重要。同时，部分操作（如报告生成）也能利用多核心。建议选择核心数（如12核以上）与高频率兼备的型号。

GPU NVIDIA RTX A系列（如A5000, A6000）或 GeForce RTX 40系列（如4090, 4080） 专业卡（A系列）： 提供最佳兼容性、稳定性和超大显存（A6000为48GB），是处理超大型数据集和关键任务的首选。 游戏卡（RTX系列）： 提供极高的性价比和强大的CUDA算力，非常适合实时渲染和AI加速。显存建议24GB起步，越大越好。

内存 128GB DDR4/DDR5 ECC（起步） 这是VGStudio工作站的关键投资。 64GB对于中等数据集已显吃力，128GB是保障流畅处理大型数据的安全起点。对于处理发动机缸体等超大型工件的用户，256GB甚至512GB并不少见。ECC内存在处理关键数据时能防止内存错误，提升稳定性。

存储 系统盘：1TB NVMe PCIe 4.0/5.0 SSD 项目盘：2TB/4TB NVMe SSD 归档盘：8TB+ HDD/企业级SSD 极速的NVMe SSD能大幅缩短项目加载、保存和软件启动的等待时间。建议将操作系统、软件、当前项目分别放在不同的高速SSD上。HDD用于冷数据备份。

主板 根据CPU平台选择，提供至少2个以上M.2插槽和多个PCIe x16插槽 为连接多块SSD、高性能显卡和未来的扩展（如更多网卡、采集卡）留出空间。

显示器 2台 27-32英寸 4K分辨率 显示器 一台用于三维模型交互，另一台用于显示工具栏、参数设置和数据分析结果，极大提升工作效率。

应用推荐

面向使用VGStudio的客户（如大型制造商、质检中心、科研院所），您的宣传重点应该是：

1. “巨量数据吞吐能力”： 强调您的工作站专为处理数百GB的CT数据而优化，拥有海量内存和显存，确保在数据处理过程中永不“卡死”。

2. “实时交互流畅性”： 突出顶级GPU带来的优势，无论是旋转、缩放数亿体素的模型，还是实时调整传输函数，都能如丝般顺滑。

3. “AI加速与稳定性”： 强调配置对VGStudio内置的AI工具的加速支持，同时专业级组件（如ECC内存、ISV认证专业卡） 能保障长时间计算任务的稳定性和数据准确性。

4. “定制化解决方案”： 明确表示您可以根据客户通常扫描的工件大小和数据类型（如轻质材料 vs. 重金属），提供从128GB到1TB内存的不同配置方案。

总而言之，为VGStudio配置工作站，就是在内存、GPU和CPU之间寻找一个与用户预算和数据规模相匹配的高性能平衡点，其中大内存和大显存是优先保障的基础。
