【引言】 在现代电子战与隐身技术的博弈中，"智能蒙皮"概念正从科幻走向现实。传统吸波材料一旦制造完成便性能固化，难以应对瞬息万变的电磁威胁环境。近日，中国传媒大学李增瑞、郭庆新教授团队联合西安电子科技大学刘英、龚书喜教授团队在IEEE T-MTT发表的重磅成果，通过反射式频率选择吸波体（RFSA）的创新设计，首次实现了宽且平坦反射带的连续电调谐，同时保持极快过渡带（高选择性）与超宽带吸收特性，为下一代自适应雷达隐身与可重构通信系统提供了关键使能技术。
一、核心技术架构：双谐振融合与电路-电磁协同设计

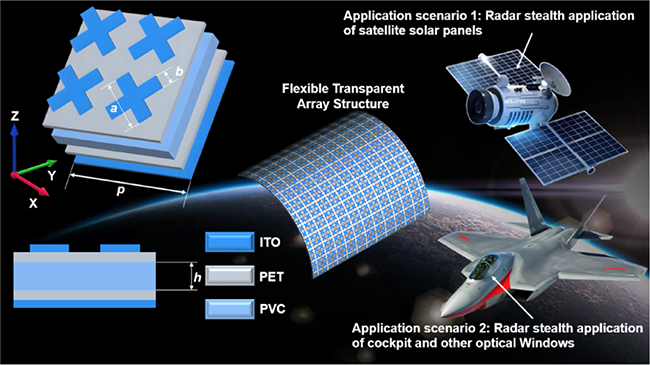

该研究突破了传统FSA"被动固定"的局限，构建了三层异构叠层结构，实现"吸收-反射-调谐"三重功能的动态平衡：
1. 双谐振反射带形成机制（核心技术一）
传统RFSA依赖单一谐振产生反射频点，带宽窄且平坦度差。本研究创新性地将两种谐振机制融合：
-
损耗层并联谐振（L₂C₂）：在顶层损耗层嵌入十字形金属图案，通过变容二极管与电阻并联，形成可调谐的并联谐振回路。该谐振在特定频段呈现高阻抗，将入射波反射回去。
-
无耗层串联谐振（L₃C₃）：在中间无耗层引入"箭头"形金属结构，通过变容管实现串联谐振。该谐振与顶层谐振产生耦合，当两个谐振频率足够接近时，融合形成宽达30%的平坦反射带，彻底消除了传统设计中的频带凹陷问题。
等效电路模型（ECM）：研究团队建立了从集总参数电路到分布参数电磁结构的精确映射关系，通过传输线理论推导出反射带平坦度的临界条件——当两个谐振频率差Δf < 0.3f₀时，可实现无缝融合的宽带反射特性。
2. 变容管连续调谐技术（核心技术二）
为实现反射带的动态重构，团队精选两款商业变容二极管：
-
SMV1233（损耗层，C₂）：0-15V偏压下容值5pF→0.15pF连续变化
-
SMV2019（无耗层，C₃）：0-15V偏压下容值3pF→0.02pF连续变化
通过双电压同步控制策略，实现反射带中心频率从4.11GHz到4.65GHz的无级调谐，3dB带宽动态范围达3.51-5.19GHz，调谐范围34.75%，远超现有文献报道水平。
3. 排针偏置网络设计（核心技术三）
主动式超表面的最大工程难点在于直流偏置网络对射频性能的干扰。团队创新性地采用排针（Pin Header）三维集成方案：
-
立体走线布局：偏置线主要布置在地平面下方，通过过孔垂直连接上层，最大限度减少对射频场的扰动
-
分级隔离策略：
-
损耗层采用300Ω中值隔离电阻（R_b1），有效抑制斜入射时的杂散谐振
-
无耗层采用20kΩ高阻隔离电阻（R_b2），阻断射频信号沿偏置线泄漏
-
-
扇形枝节优化：引入径向扇形开路短截线（Radial Stub），等效为λ/4阻抗变换器，在简化工艺（排针数量减半）的同时维持优异的偏置隔离度
二、算法特点与计算瓶颈
该研究涉及多尺度多物理场耦合计算，算法层面呈现以下特征：
1. 等效电路与全波仿真协同优化算法
-
电路级快速预研：基于ADS/AWR构建集总参数电路模型，在秒级时间内完成谐振频率、带宽、阻抗匹配的初步优化，确定L/C元件的理论值
-
全波电磁验证：采用有限元法（FEM）求解麦克斯韦方程组，精确计算介质基板（Rogers 5880，ε_r=2.2）中的场分布、边缘效应与寄生参数
-
迭代映射修正：通过公式(20)建立电路参数→物理尺寸的初始映射，再以全波仿真结果反馈修正，经过3-5轮迭代实现电路模型与物理结构的高度吻合（S11误差<1dB）
2. 周期性结构快速算法
针对10×10单元阵列（电大尺寸：200mm×200mm，约7λ×7λ@5GHz），采用：
-
Floquet模式分析：利用结构周期性，将无限大阵列简化为单胞+周期边界条件（PBC），大幅降低计算自由度
-
渐近波形估计（AWE）：在频域扫频时，通过Pade近似外推邻近频点响应，将宽带S参数计算速度提升5-8倍
-
斜入射角度扫描：需计算0°-60°入射角、TE/TM双极化下的全波响应，单角度计算量约为正入射的3-5倍（需处理复杂的边界条件）
3. 有源非线性电路-电磁协同仿真
变容二极管的非线性C-V特性引入额外复杂度：
-
偏压点扫描：需在0V-15V范围内进行多偏压点全波仿真，每个偏压点对应不同的电容值组合
-
直流-射频隔离验证：通过时域有限差分（FDTD）或频域有限元（FEM）联合电路仿真，验证隔离电阻对射频场的抑制效果（要求隔离度>20dB）
计算瓶颈：
-
内存需求：单胞精细网格（考虑过孔、缝隙等亚波长结构）需200万+网格单元，10×10阵列全尺寸仿真需64GB+内存
-
多参数扫描：反射带调谐需扫描50+电容组合×20+频率点×36角度/极化组合，总计算量达3600+个求解工况
-
收敛困难：变容管附近存在强场集中，自适应网格加密需多级细化，单工况求解时间可达2-4小时（高端工作站）
三、软件工具链
本研究涉及"电路设计-电磁仿真-系统验证"全流程，依赖以下软件生态：
1. 电磁全波仿真软件（核心工具）
| 软件 | 主要用途 | 关键功能模块 |
|---|---|---|
| ANSYS HFSS | 三维全波有限元仿真 | 周期边界条件（PBC）、自适应网格、Floquet端口、参数化扫描 |
| CST Studio Suite | 时域有限积分（FIT）仿真 | 瞬态场可视化、宽带S参数提取、斜入射角度扫描 |
| Altair Feko | 矩量法（MoM）验证 | 电大目标散射分析、多层介质格林函数 |
2. 电路与系统级仿真
| 软件 | 主要用途 | 关键功能模块 |
|---|---|---|
| Keysight ADS | 等效电路建模与优化 | 集总参数元件库、谐波平衡分析、参数化优化（DOE/Gradient） |
| AWR Microwave Office | 传输线电路设计 | 微带线计算、阻抗匹配工具、Smith圆图分析 |
| MATLAB | 数据处理与算法开发 | S参数后处理、遗传算法优化、电磁数据拟合 |
3. 结构设计与制造辅助
| 软件 | 主要用途 |
|---|---|
| Altium Designer/PADS | PCB版图设计、偏置网络Layout、Gerber文件生成 |
| SolidWorks/AutoCAD | 三维结构建模、排针机械定位、测试夹具设计 |
四、硬件配置推荐方案
针对RFSA研发的电磁仿真、有源电路协同设计及暗室测试需求，提供三级算力配置：
【方案A】个人研发工作站（电路设计/单胞仿真）
适用场景：等效电路优化、单胞电磁建模、小阵列快速验证
| 组件 | 配置规格 | 技术要点 |
|---|---|---|
| CPU | Intel Core i9-14900K (24核32线程, 睿频6.0GHz) | 高主频加速参数化扫描，单核性能主导HFSS自适应网格剖分 |
| 内存 | 64GB DDR5-5600 (双通道) | 满足单胞精细模型（200万网格）+ ADS协同仿真需求 |
| GPU | NVIDIA RTX 4070 Ti SUPER 16GB | 加速CST GPU Solver，支持实时场可视化 |
| 存储 | 1TB NVMe Gen4 SSD (系统+软件) + 4TB SATA HDD (项目数据) | 快速加载大型仿真文件（单项目>10GB） |
| 显示 | 27英寸 4K 专业显示器 | 精确查看PCB版图与场分布云图 |
UltraLAB机型推荐：UltraLAB A330（高频仿真优化型）
【方案B】团队级电磁仿真中心（阵列级全波分析）
适用场景：10×10阵列全尺寸建模、多偏压点参数扫描、斜入射角度稳定性分析
| 组件 | 配置规格 | 技术要点 |
|---|---|---|
| CPU | 2× Intel Xeon Gold 6458Q (32核64线程/颗, 3.4GHz全核) | 双路64核支持多任务并行，AVX-512加速有限元矩阵运算 |
| 内存 | 256GB DDR5-4800 ECC (8×32GB) | 支持10×10阵列全波仿真（需150GB+内存峰值） |
| 加速卡 | NVIDIA RTX A4000 16GB | CUDA加速时域求解器，支持多GPU分布式计算 |
| 存储系统 | 2TB NVMe SSD (系统) + 8TB NVMe SSD (高速缓存) + NAS网络存储 | NVMe阵列提供7GB/s读速，加速大模型加载与结果回写 |
| 网络 | 10GbE以太网 | 连接暗室测试设备与服务器集群 |
UltraLAB机型推荐：UltraLAB GX660M（双路液冷电磁仿真工作站）
【方案C】智能电磁超表面研发平台（工程化验证）
适用场景：大型可重构阵列（20×20+单元）、实时波束调控系统、暗室自动化测试
| 组件 | 配置规格 | 技术要点 |
|---|---|---|
| 计算节点 | 4× AMD EPYC 9554 (64核128线程/颗, 3.4GHz全核) | 单节点128核心，支持电大目标（1000+单元阵列）全波分析 |
| 内存配置 | 1TB DDR5-4800 ECC per Node | 满足大规模周期结构全波仿真（内存需求>512GB） |
| GPU集群 | 4× NVIDIA RTX 6000 Ada 48GB NVLink | 多卡并联加速宽带RCS计算与AI辅助优化算法 |
| 高速存储 | 50TB NVMe-oF全闪存阵列 | 支持多用户并发读写，IOPS>100万，消除仿真I/O瓶颈 |
| 测试接口 | GPIB/USB 3.0/网络多协议支持 | 连接矢量网络分析仪（VNA）、可编程电源、转台控制器 |
UltraLAB方案：定制化电磁仿真服务器集群，预装HFSS/CST分布式计算环境，支持HPC任务调度与暗室数据实时回传
五、工程应用前景与产业化路径
该技术突破了传统吸波材料"设计-制造-固化"的刚性流程，为多个战略领域提供动态电磁调控能力：
1. 智能隐身蒙皮
-
应用模式：将RFSA集成于战机/舰船蒙皮，通过飞控系统实时调节偏压，使反射带动态避开敌方雷达工作频段，实现"频谱隐身"
-
硬件需求：分布式偏置控制电路、柔性共形基板、大功率变容管阵列驱动电源
2. 可重构天线系统
-
应用模式：利用RFSA作为天线的可重构地平面，通过电调谐改变天线谐振频率，实现单天线多频段覆盖，减少平台天线数量
-
协同技术：相控阵波束成形算法、宽带馈电网络设计
3. 电磁兼容智能防护
-
应用模式：在5G基站、卫星通信载荷周围部署可调吸波体，动态吸收带外干扰信号，同时保证带内通信质量
-
系统要求：嵌入式频谱感知模块、FPGA实时控制回路
六、结语
中传-西电团队的这项研究不仅提出了性能领先的RFSA结构，更重要的是建立了"电路理论-电磁仿真-工程实现"的完整方法论。从等效电路模型的解析推导，到排针偏置网络的工程创新，再到全波仿真的计算验证，每一个环节都体现了理论深度与工程实践的完美平衡。
在智能电磁表面（Intelligent Metasurface）向实用化迈进的关键节点，UltraLAB高性能计算平台可为科研团队提供从单胞设计到阵列优化的全链条算力支撑，助力我国在电磁隐身与可重构电磁器件领域实现从跟跑到领跑的跨越。
