电磁仿真软件HFSS求解器分析、计算特点，其工作站/虚拟加速/集群硬件配置推荐
最新最快cst studio suite应用分析与工作站/集群硬件配置推荐25v1

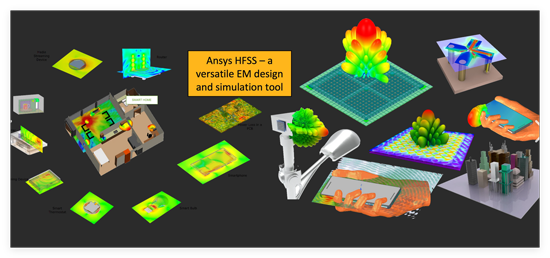

HFSS作为高频电磁仿真软件，提供了多种求解方法，每种方法在计算资源的需求上有所不同。
主要分为以下几类：有限元法（FEM）、积分方程法（IE）、瞬态求解器（Transient）、SBR+（弹跳射线法）、以及可能的其他专用求解器。每种求解器在解决不同类型的问题时有不同的优势和计算特点。
有限元法（FEM）通常用于复杂的三维结构，尤其是封闭或半封闭的电磁问题，如微波器件、天线设计等。FEM在处理复杂几何和材料属性时非常灵活，但计算资源消耗较大，特别是在网格划分和矩阵求解阶段需要大量内存和多核计算能力。
积分方程法（IE）适合开放结构的电磁问题，例如天线阵列、雷达散射截面（RCS）计算等。IE方法通常对内存需求更高，尤其是在处理大尺寸问题时，因为需要存储密集的矩阵，但可能在计算速度上有优势，尤其是在使用快速多极子（FMM）等加速技术时。
瞬态求解器（Transient）用于时域分析，例如瞬态电磁场、脉冲响应等。时域求解通常需要较高的时间步进计算，对CPU的单核性能和内存带宽有一定要求，同时可能需要较大的存储空间来保存时间序列数据。
SBR+（弹跳射线法）适用于电大尺寸问题，如大型平台上的天线布局、车载或机载天线的辐射分析等。SBR+属于高频近似方法，计算速度较快，适合处理电尺寸远大于波长的情况，通常对GPU加速支持较好。
Ansys HFSS（高频结构模拟器）提供多种求解器以适应不同的电磁仿真需求。以下是主要求解器及其计算特点与对应的硬件配置建议：
一、 HFSS主要求解器及计算特点
|
|
|
适用场景 |
计算特点 |
硬件配置推荐 |
|
1 |
有限元法 |
(1)复杂三维结构（如微波滤波器、天线、封装互连）。 (2)封闭/半封闭空间电磁场分析。 |
网格划分：自适应网格细化，对内存需求高（网格数越大，内存消耗指数增长）。 矩阵求解：稀疏矩阵求解，支持多核并行（OpenMP/MPI）。 频域求解：支持扫频分析（离散扫频/快速扫频）。 |
CPU：高主频（≥3.5GHz）+ 多核（≥32核，单颗Xeon W9-3495X或AMD锐龙TR 7985WX，或2颗Xeon 6530或AMD EPYC 9475F）。 内存：容量≥128GB（每百万网格约需20-50GB，推荐512GB+）。 存储：NVMe SSD（≥1TB，用于临时文件高速读写） |
|
2 |
积分方程法 |
(1)开放结构电磁问题（如天线阵列、RCS计算）。 (2)电小尺寸但高精度需求场景 |
矩阵生成：稠密矩阵，内存需求极高（O(N²)复杂度）。 加速技术：支持快速多极子（FMM）或多层快速多极子（MLFMM）降低计算量。 并行性：多核并行效率较低，依赖内存带宽。 |
CPU：多核+高内存带宽（如AMD EPYC 7B13，8通道DDR4-3200）。 内存：容量≥256GB（推荐1TB+，如处理1亿未知数需2TB+）。存储：高速SSD阵列（RAID 0 NVMe）。 |
|
3 |
瞬态求解器 |
(1)时域电磁分析（如脉冲响应、雷击效应）。 (2)宽带信号激励的瞬态场仿真 |
时间步进：显式/隐式时间积分，依赖单核性能。 内存需求：随时间步长线性增长，需频繁读写临时数据 |
CPU：高主频（≥4.0GHz，如Intel Core i9-13900K）。 内存：≥64GB（短时仿真）至256GB（长时仿真）。 存储：≥2TB NVMe SSD（存储时间步数据） |
|
4 |
弹跳射线法SBR+ |
电大尺寸问题（如飞机/船舶天线布局、车载雷达）。 高频近似（波长<<结构尺寸） |
射线追踪：几何光学近似，支持GPU加速。 并行性：高度并行化，适合多GPU计算。 内存需求：较低（与射线数量相关） |
GPU：NVIDIA A100/A800（显存≥40GB）或RTX 6000 Ada。 CPU：中等配置（如AMD 锐龙 7965WX）。 内存：64GB~128GB（辅助数据处理） |
二、硬件配置推荐方案
1. FEM/IE混合场景（通用型）
- CPU：2×AMD EPYC 9684X或9575F
- 内存：1.5TB DDR5-4800（24×64GB RDIMM）。
- 存储：8TB NVMe SSD（7GB/s读取）。
- 网络：NVIDIA ConnectX-7 200G InfiniBand（多节点集群）。
2. SBR+专用场景（GPU加速）
- GPU：4×NVIDIA A100 80GB（NVLink互联）。
- CPU：AMD Ryzen Threadripper 7985WX（64核，辅助任务）。
- 内存：256GB DDR5-5200。
- 存储：2TB NVMe SSD。
3. 瞬态求解器优化配置
- CPU：Intel Xeon w9-3495X（56核，4.8GHz Turbo）。
- 内存：512GB DDR5-4800（8×64GB）。
- 存储：4TB NVMe SSD（高耐久度型号，写寿命4000TBW）。
三、关键优化策略
- FEM/IE内存优化：
- 启用HFSS的“Out-of-Core”模式，利用SSD扩展虚拟内存。
- 使用Linux大页（HugePages）减少TLB Miss。
- SBR+ GPU加速：
- 在HFSS中启用CUDA加速，分配显存优先级。
- 使用多GPU时，确保PCIe通道充足（建议PCIe 5.0 x16/GPU）。
- 集群计算：
- 通过InfiniBand实现低延迟通信（MPI延迟≤1μs）。
-
配置Lustre并行文件系统，存储带宽≥40GB/s。
总结
- FEM/IE：优先多核CPU+大内存，适合高精度仿真。
- SBR+：依赖多GPU，适合电大尺寸快速分析。
- 瞬态求解器：需高主频CPU+高速存储。
- 集群扩展：通过InfiniBand和并行文件系统提升多节点效率。
2025年最新工作站、虚拟加速工作站、超频集群硬件配置推荐
2.1 大/中/小计算规模电磁仿真硬件配置方案（常规工作站） （更新日期：2025/3）
NO
品牌与型号
配置规格
价格
备注
1.1
A350 156128-MBA
Intel Ultra-285K超频处理器(24核，其中8核5.6GHz，16核4.0GHz/128GB
DDR5/ QuadroT400 2TB NVME +8TB SATA企业级/塔式(1000w)/27寸2K高清图显
27500
小规模超频
1.2
EX660i 228192-MBA
2*Xeon银牌4416+(40核2.8GH z)/192GB
DDR5/RTX A400 /4TB NVME +8TB SATA企业级/塔式(1000w)/27寸2K图显
49000
小规模加速型
1.3
EA650i 230256-MBA
2颗AMD霄龙7573X(64核3.0GHz /256GB DDR4 /RTX A400 /2TB NVME-SSD /8TB SATA企业级/塔式(1000w)/27寸2K图显
53500
中小规模加速型
1.4
GT430P 145256-MCB
Xeon W7-3465X超频处理器(28核@4.5GHz )+大排量水冷/256GB DDR5 /RTX A400 /4TB NVME-SSD /8TB SATA企业级/双塔式(1500w)/27寸2K图显
63900
中小规模加速型
1.5
EX660i 227512-MCB
2颗Xeon金6530(64核2.7GH z)/512GB DDR5/Quadro T1000 /4TB NVME-SSD /8TB SATA企业级/塔式(1500w) /27寸-2K图显
75000
大规模计算，完美增强/多任务型
1.6
EA650i 2301T-MCB
2颗AMD霄龙7773X(128核3.0GHz)/1TB
DDR4/Quadro T1000 /4TB NVME-SSD /8TB
SATA企业级/塔式(1000w)/27寸2K图显
77000
中小规模加速型
1.7
GT430P 144256-PCB
Xeon W9-3475X超频处理器(36核4.4GHz )+大排量水冷/512GB DDR5 /QuaroT1000 4GB /4TB NVME-SSD /8TB SATA企业级/双塔式(2000w)/27寸2K图显
96000
中大规模计算型
1.8
EA660i 245768-MCB
2颗AMD霄龙9375F(64核@4.5GHz)/768GB DDR5/Quadro T1000 /4TB NVME-SSD /16TB SATA企业级/塔式(1000w)/27寸4K图显
127000
大规模计算，完美增强/多任务型
1.9
GT430P 145512-MCB
Xeon W9-3495X超频处理器(56核@4.5GHz )+大排量水冷/512GB DDR5 /A2000 6GB /7.68TB Pcie-SSD /16TB SATA企业级/双塔式(2000w)/ 24寸2K图显
129990
中大规模计算型
1.10
EX660i 230768-MDB
2颗Xeon金8558(96核3.0GHz~4.0Ghz)/768GB DDR5 /Quadro T1000/8TB NVME-SSD /18TB SATA企业级/塔式(1500w) /27寸-4K图显
135000
大规模计算，完美增强/多任务型
1.11
EA660i 2451T-MDB
2颗AMD霄龙9475F(96核@4.5GHz)/1TB DDR5/RTX A2000 /8TB NVME-SSD /18TB SATA企业级/塔式(1000w)/27寸4K图显
163000
大规模超算极致型
2.2 超大规模电磁仿真硬件配置方案（虚拟加速） 更新日期2025v1
No
品牌与型号
配置规格
价格
备注
2.1
GX660M 2301T-MDC
2颗Xeon 铂金8558(96核@3.0GHz)/1TB DDR5 /RTX A4000 /960GB
SSD/8TB NVME /16TB SATA企业级/塔式(1500w)/27寸-4K图显
157000
大规模计算型，支持PCA 1变2加速
2.2
GA660M 2451T-MDC
2颗AMD霄龙9475F（96核@4.5GHz~4.8GHz）/1.5TB DDR5 /RTX A4000/960GB
SSD/ 8TB NVME缓存盘/16TB SATA企业级/双塔式(1500w)/27寸-4K图显
196000
超大规模计算型，支持PCA 1变2加速，多任务型
2.3
GX660M 2291T-MDC
2颗Xeon 铂金8592+(128核2.9GHz~3.9Ghz，大缓存)/1TB DDR5 /RTX A4000
/960GB SSD/8TB NVME /18TB SATA企业级/塔式(1500w)/27寸-4K图显
226000
超大规模计算型，支持PCA 1变3加速，多任务型
2.4
GA660M 2451T-MDC
2颗AMD霄龙9575F（128核@4.5GHz~5.0GHz，大缓存）/1.5TB DDR5/A4000 16GB/1.92TB
SSD/ 8TB NVME缓存盘/16TB SATA企业级/双塔式(2000w)/27寸-4K图显
223000
超大规模计算型，支持PCA1变3加速，多任务型
2.5
GA660M 2401T-MDC
2颗AMD霄龙9655（192核4.0GH z~4.5GHz，大缓存）/1.5TB DDR5 /A5000 24GB/1.92TB
SSD/ 8TB NVME缓存盘/16TB SATA企业级/双塔式(2000w)/27寸-4K图显
235000
超大规模计算极致多任务多用户型
2.6
Alpha760 4312T-P23TC
4颗Xeon 铂金8462+（128核@3.2GHz~4.1GHz）/ 2TB DDR5 /RTX A5000 /1.92TB SSD /23TB 闪存阵列(缓存盘)/18TB SATA企业级/双塔式(2000W冗余)/32寸-2K图显
385000
超大规模计算极致多任务多用户型
2.7
GA660M
2413T-MDC
2颗AMD霄龙9755（256核4.1GHz，大缓存）/3TB DDR5 /A5000 24GB/1.92TB SSD/ 23TB 闪存阵列(缓存盘)/18TB SATA企业级/双塔式(2000w)/27寸-4K图显
445000
超大规模计算极致多任务多用户型
2.3 超大规模电磁仿真硬件配置方案（多机集群）
方案1 5个计算节点
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
前处理节点 |
XeonW7-2475X超频处理器 (20核4.0Ghz)+水冷/512GB DDR5 /NVS290/7.68TB NVME-SSD/4U机架式/100G IB网口 |
1 |
77000 |
77000 |
|
2 |
计算节点 |
2*Xeon金牌6530(64核2.7GHz~4.0GHz)/512GB DDR5 /1.92TB SSD /2U机架式/100G IB网口 |
5 |
78000 |
390000 |
|
3 |
管理存储节点 |
2*Xeon银4316(32核2.8GH z）/192GB DDR4 /480GB SSD /23TB闪存阵列(读21GB/s、写11GB/s) /126TB并行存储/4U机架式/双口100G IB网口+双千兆/27"4K图显 |
1 |
135000 |
135000 |
|
4 |
计算交换机 |
Infiniband 36口 100Gbps |
1 |
85000 |
85000 |
|
5 |
管理交换机 |
24口千兆以太 |
1 |
3800 |
3800 |
|
6 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
1 |
6500 |
6500 |
|
7 |
KVM切换器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理软件 |
UltraLAB作业调度软件(6节点) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累计（人民币）： |
|
|
|
¥758,890 |
|
方案2 10个计算节点
|
NO |
货物名称 |
型号 |
数量 |
单价 |
小计 |
|
1 |
前处理节点 |
XeonW7-2475X超频处理器 (20核4.0Ghz)+水冷/512GB DDR5 /NVS290/7.68TB NVME-SSD/4U机架式/100G IB网口 |
1 |
77000 |
77000 |
|
2 |
计算节点 |
2*Xeon金牌6530(64核2.7GHz~4.0GHz)/512GB DDR5 /1.92TB SSD /2U机架式/100G IB网口 |
10 |
78000 |
680000 |
|
3 |
管理存储节点 |
2*Xeon银4316(32核2.8GH z）/192GB DDR4 /480GB SSD /23TB闪存阵列(读21GB/s、写11GB/s) /126TB并行存储/4U机架式/双口100G IB网口+双千兆/27"4K图显 |
1 |
135000 |
135000 |
|
4 |
计算交换机 |
Infiniband 36口 100Gbps |
1 |
85000 |
85000 |
|
5 |
管理交换机 |
24口千兆以太 |
1 |
3800 |
3800 |
|
6 |
服务器机柜 |
42U，含PDU机柜插座、托盘 |
2 |
6500 |
13000 |
|
7 |
KVM切换器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理软件 |
UltraLAB作业调度软件(11节点) |
1 |
110000 |
110000 |
|
|
|
|
|
|
|
|
累计（人民币）： |
|
|
|
¥1,205,390 |
|
我们专注于行业计算应用，并拥有10年以上丰富经验，
通过分析软件计算特点，给出专业匹配的工作站硬件配置方案，
系统优化+低延迟响应+加速技术（超频技术、虚拟并行计算、超频集群技术、闪存阵列等），
多用户云计算（内网穿透）
保证最短时间完成计算，机器使用率最大化，事半功倍。
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
